LCZ-107A传感器根据载荷力大小及作用分别采用筒式、柱式结构。具有量程范围大、结构密封性好,性能稳定可靠,安装使用方便等特点。
广泛应用于水泥、煤炭等各种行业的电子汽车衡、轨道衡、平台秤、料斗秤及其它各种称重、测力的工业自动化测量控制系统 。

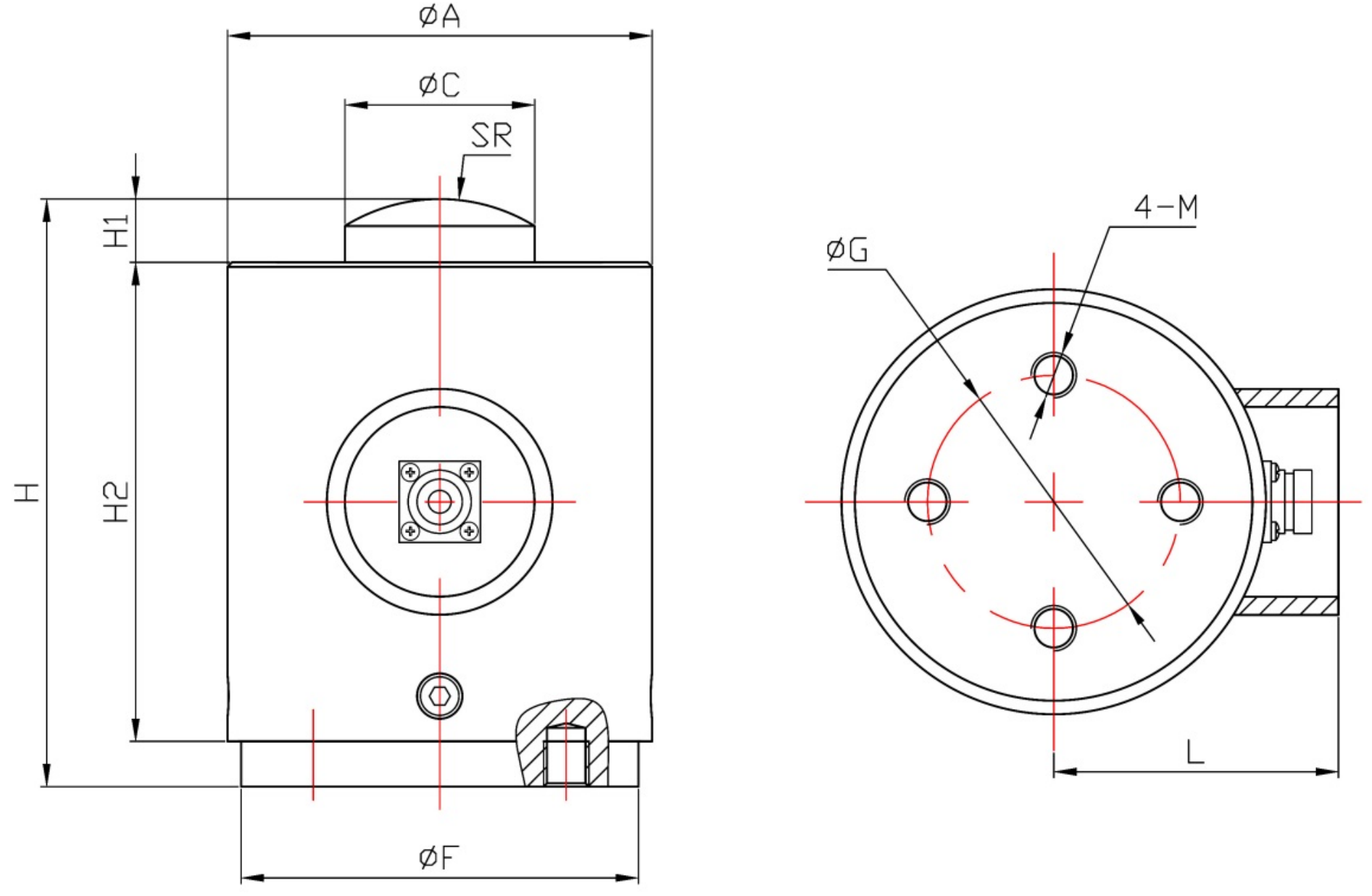

量 程 | ΦA | H | H1 | H2 | ΦC | ΦF | ΦG | SR | 4-M | L |
10~30t | Φ94 | 130 | 14 | 106 | Φ42 | Φ88 | Φ56 | 100 | M10x10 | 67 |
50~100t | Φ129 | 178 | 18 | 148 | Φ76 | Φ124 | Φ82 | 200 | M12x12 | 85 |
150~200t | Φ149 | 220 | 24 | 182 | Φ100 | Φ144 | Φ98 | 300 | M14x14 | 95 |
250~300t | Φ184 | 260 | 28 | 216 | Φ120 | Φ178 | Φ130 | 400 | M16x16 | 117 |

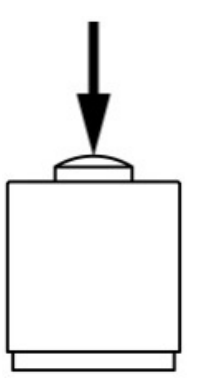

传感器接线示意图: 传感器受力图:
参 数 | 技术参数 | 参 数 | 技术参数 |
量程 | 10t~300t | 输出电阻 | 700±5Ω |
输出灵敏度 | 1.5±0.05mV/V | 工作温度范围 | -20~+70℃ |
非线性 | ±0.3~±0.5%F.S. | 安全过载 | 150%F·S |
滞后误差 | ±0.3%F.S. | 绝缘电阻 | ≥2000MΩ |
重复性误差 | ±0.2%F.S. | 激励电压 | 5V~12V |
蠕变 | ±0.15%F.S. | 防护等级 | IP66 |
零点温度系数 | ±0.1%F.S./10℃ | 材质 | 合金钢、不锈钢 |
灵敏度温度系数 | ±0.1%F.S./10℃ | 线缆 | Φ5x3m |
输入电阻 | 750±30Ω |
