LCZ-204B传感器采用S型梁结构,拉、压均可使用。测量精度高、稳定性好、输出对称性好。广泛应用于皮带秤、料斗秤、机电结合秤、万能材料试验机、吊钩秤及各种工程装置的测力系统。

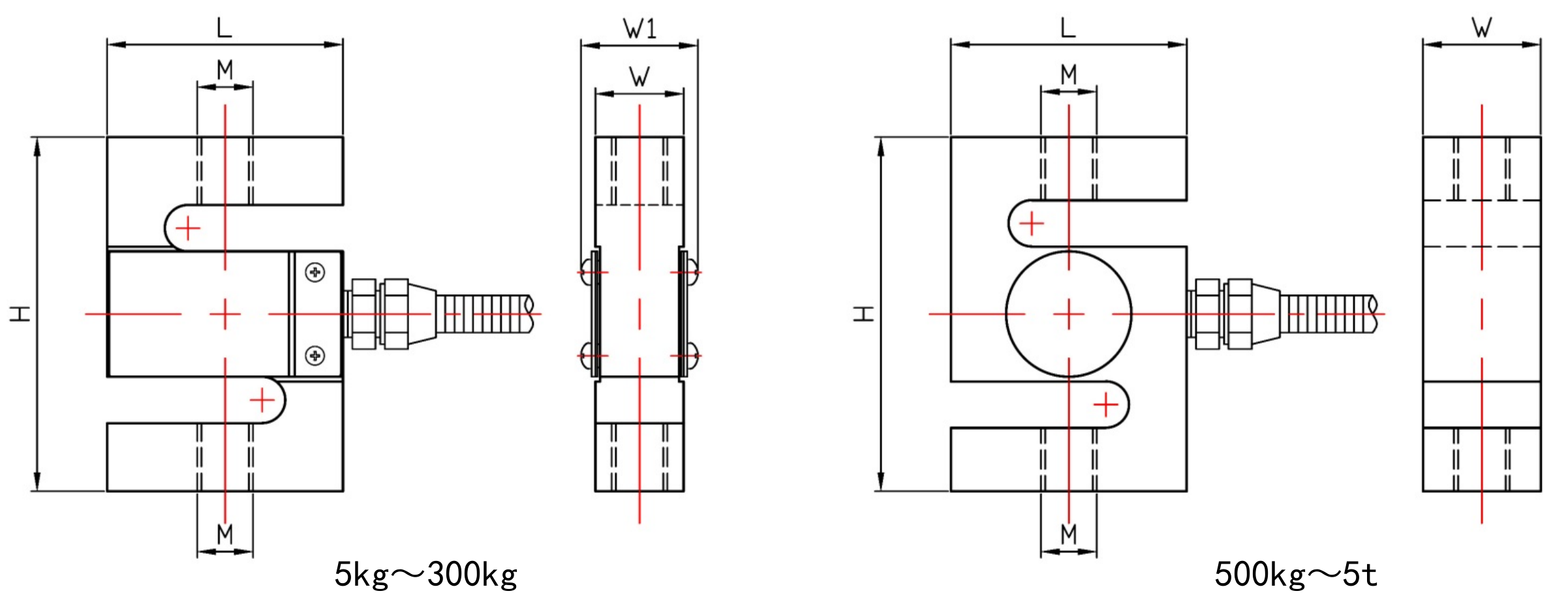

量 程 | L | W | W1 | H | M |
5~50kg | 50.8 | 12.7 | 17 | 63.5 | M8x1.25 |
100~300kg | 50.8 | 19 | 24 | 76.2 | M12x1.75 |
500kg~1t | 50.8 | 25.4 | — | 76.2 | M12x1.75 |
2~5t | 76.2 | 25.4 | — | 108 | M18x1.5 |

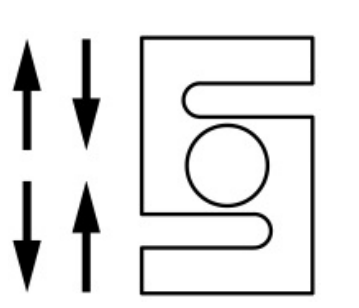

传感器接线示意图: 传感器受力图:
参 数 | 技术参数 | 参 数 | 技术参数 |
量程 | 5kg~5t | 输出电阻 | 350±5Ω |
输出灵敏度 | 2.0±0.05mV/V | 工作温度范围 | -20~+70℃ |
非线性 | ±0.03~±0.05%F.S. | 安全过载 | 150%F·S |
滞后误差 | ±0.03%F.S. | 绝缘电阻 | ≥2000MΩ |
重复性误差 | ±0.03%F.S. | 激励电压 | 5V~12V |
蠕变 | ±0.03%F.S. | 防护等级 | IP65、IP66 |
零点温度系数 | ±0.05%F.S./10℃ | 材质 | 合金钢、不锈钢 |
灵敏度温度系数 | ±0.05%F.S./10℃ | 线缆 | Φ5x3m |
输入电阻 | 380±30Ω |
1.隆旅为客户提供安装调试服务,以及其他技术咨询,必要时技术人员可上门提供技术培训。客户如有技术上疑问,技术人员将在4个小时内给出回复。
2.隆旅产品严格按照ISO9001国际质量体系设计生产,传感器产品质保1年.仪表类产品质保3年,7天退换货,终身维修。(人为损坏不在质保范围,定制产品无质量问题不退不换。)
3.因质量问题造成的退换货,隆旅将承担退换货运费。非质量问题退换货费用将由客户承担。
注:质量问题是指功能,尺寸、指标、安装方式等定制参数未按照客户提出的要求定制,功能不符,尺寸误差,精度不准(误差范围内除外)。
定制产品需双方确认图纸后加工生产,如产品不符合客户要求需在二周内提出书面异议,客户未按规定期限提出异议视为验收合格。
如在期限内提出异议,双方确认后确属产品质量问题或未按双方确认后的要求生产,可调换或退款。如无质量问题,且发货型号与合同签订型号完整无误,则不提供退换货服务。
4. 返厂维修的产品将在3个工作日内出具检测结果,7个工作日内完成维修。
