LCZ-301A悬臂梁式传感器弹性体采用剪切或弯曲悬臂梁结构，一端固定，一端受力，外形高度低，结构强度高，可用于各种拉伸力或压缩力的承载和测量。具有：防尘密封、量程范围广、精度高、性能稳定可靠、安装使用方便等特点。
适用于电子秤、衡器等各种测力、称重的工业自动化测量控制系统。

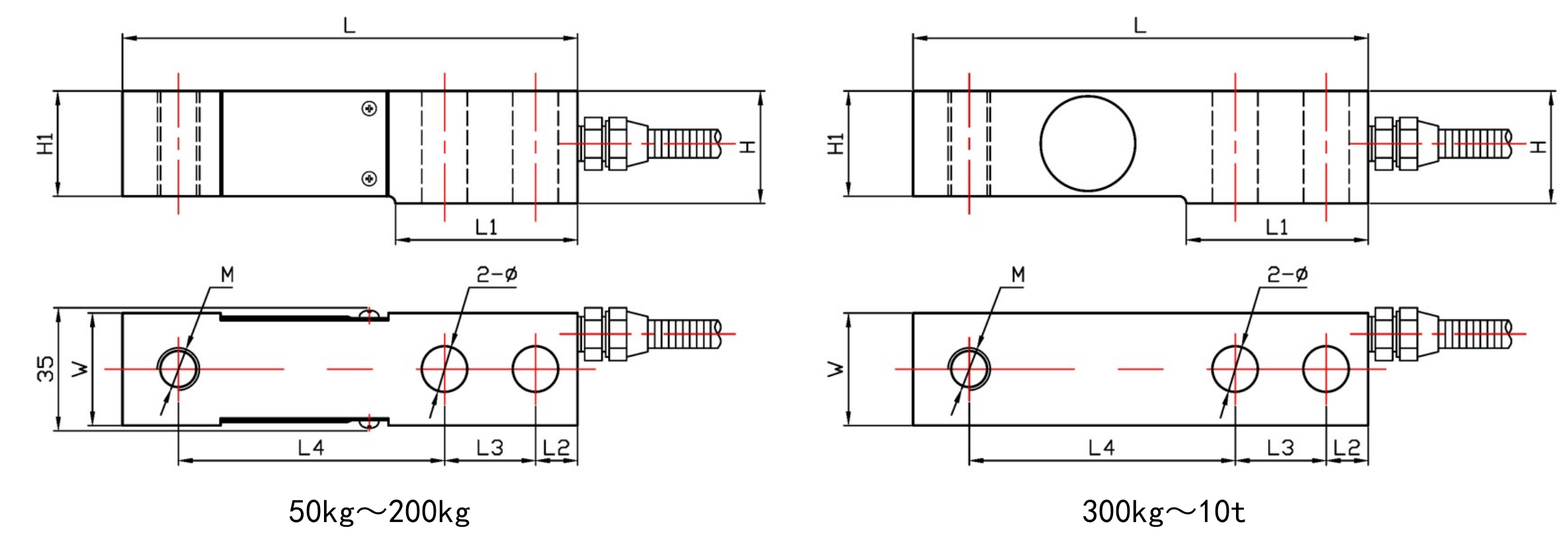

| 量程 | L | L2 | L3 | L4 | W | H | H1 | L1 | 2-Φ | M |
| 50kg~2t | 130 | 12 | 26 | 76 | 32 | 32 | 30 | 52 | Φ13 | M12x1.75 |
| 2.5t~5t | 171.5 | 19.1 | 38.1 | 95.3 | 38.1 | 38.1 | 34 | 76 | Φ19.5 | M18x1.5 |
| 6t~10t | 225.6 | 25.4 | 50.8 | 122.9 | 50.8 | 50.8 | 45 | 105 | Φ26.4 | M30x2 |
传感器接线示意图：传感器受力图：
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 50kg~10t | 输出电阻 | 350±5Ω |
| 输出灵敏度 | 2.0±0.05mV/V | 工作温度范围 | -20~+70℃ |
| 非线性 | ±0.03~±0.05%F.S. | 安全过载 | 150%F·S |
| 滞后误差 | ±0.03%F.S. | 绝缘电阻 | ≥2000MΩ |
| 重复性误差 | ±0.03%F.S. | 激励电压 | 5V~12V |
| 蠕变 | ±0.03%F.S. | 防护等级 |
IP65、IP66 |
| 零点温度系数 | ±0.05%F.S./10℃ | 材质 |
合金钢、不锈钢 |
| 灵敏度温度系数 | ±0.05%F.S./10℃ | 线缆 | Φ5x3m |
| 输入电阻 | 380±30Ω |
1.隆旅为客户提供安装调试服务，以及其他技术咨询，必要时技术人员可上门提供技术培训。客户如有技术上疑问，技术人员将在4个小时内给出回复。
2.隆旅产品严格按照ISO9001国际质量体系设计生产，传感器产品质保1年.仪表类产品质保3年，7天退换货，终身维修。（人为损坏不在质保范围,定制产品无质量问题不退不换。）
3.因质量问题造成的退换货,隆旅将承担退换货运费。非质量问题退换货费用将由客户承担。
注:质量问题是指功能，尺寸、指标、安装方式等定制参数未按照客户提出的要求定制，功能不符，尺寸误差，精度不准（误差范围内除外）。
定制产品需双方确认图纸后加工生产，如产品不符合客户要求需在二周内提出书面异议，客户未按规定期限提出异议视为验收合格。
如在期限内提出异议，双方确认后确属产品质量问题或未按双方确认后的要求生产，可调换或退款。如无质量问题，且发货型号与合同签订型号完整无误，则不提供退换货服务。
4. 返厂维修的产品将在3个工作日内出具检测结果，7个工作日内完成维修。
