LCZ-301F悬臂梁式传感器

LCZ-301F悬臂梁式传感器弹性体采用剪切或弯曲悬臂梁结构,一端固定、一端受力,外形高度低,结构强度高,可用于各种拉伸力和压缩力的承载和测量。具有防尘密封、量程范围广、精度高、性能稳定可靠、安装使用方便等特点。适用于电子秤、衡器等各种测力、称重的工业自动化测量控制系统。

  • 简介及用途

    LCZ-301F悬臂梁式传感器弹性体采用剪切或弯曲悬臂梁结构,一端固定、一端受力,外形高度低,结构强度高,可用于各种拉伸力和压缩力的承载和测量。具有防尘密封、量程范围广、精度高、性能稳定可靠、安装使用方便等特点。适用于电子秤、衡器等各种测力、称重的工业自动化测量控制系统。


  • 结构与外形尺寸

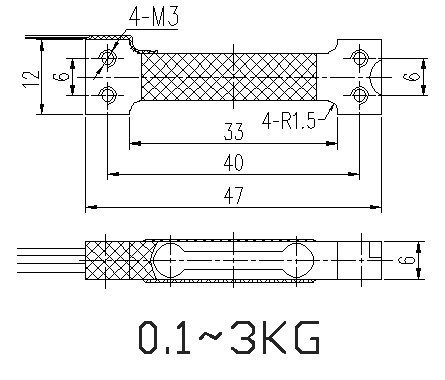

    LCZ-301F尺寸图


            传感器接线示意图:                              传感器受力图:

     传感器接线示意图LCZ-301F受力图


  • 参数指标


    参 数技术参数参 数技术参数
    量程0.1kg~3kg输出电阻10000±5Ω
    输出灵敏度1±10%mV/V绝缘电阻≥5000MΩ/100VDC
    零点输出±1%F.S.激励电压5-10VDC
    非线性±0.03%F.S.温度补偿范围-10~60℃
    滞后误差≤0.05%F.S.工作温度范围-20~65℃
    重复性误差≤0.05%F.S.安全过载150%FS
    蠕变≤0.05%F.S.极限超载
    200%FS
    零点温度系数±0.05%F.S./10℃电缆线长度
    四色排线
    灵敏度温度系数±0.05%F.S./10℃电气连接红/E+,黑/E-, 绿S+,白/S-
    输入电阻1000±10Ω材质
    铝合金
    四角误差0.02%加载值/100mm


  • 购买流程

    零售: 联系客服-咨询产品参数-确认产品型号-付款-物流发货-签收

    大客户: 联系客服-咨询行业解决方案-确认产品型号参数-签订相关技术合同-付款-物流发货-签收




  • 售后保证及调试培训

    1.隆旅为客户提供安装调试服务,以及其他技术咨询,必要时技术人员可上门提供技术培训。客户如有技术上疑问,技术人员将在4个小时内给出回复。

    2.隆旅产品严格按照ISO9001国际质量体系设计生产,传感器产品质保1年.仪表类产品质保3年,7天退换货,终身维修。(人为损坏不在质保范围,定制产品无质量问题不退不换。)

    3.因质量问题造成的退换货,隆旅将承担退换货运费。非质量问题退换货费用将由客户承担。
    注:质量问题是指功能,尺寸、指标、安装方式等定制参数未按照客户提出的要求定制,功能不符,尺寸误差,精度不准(误差范围内除外)。
    定制产品需双方确认图纸后加工生产,如产品不符合客户要求需在二周内提出书面异议,客户未按规定期限提出异议视为验收合格。
    如在期限内提出异议,双方确认后确属产品质量问题或未按双方确认后的要求生产,可调换或退款。如无质量问题,且发货型号与合同签订型号完整无误,则不提供退换货服务。

    4. 返厂维修的产品将在3个工作日内出具检测结果,7个工作日内完成维修。
