PTL513扩散硅压力变送器采用精加工芯体、敏感元件采用硅扩散注入工艺，组成惠斯通全桥，桥内搭建抗干扰电阻，当压力作用在芯体时，电阻值与前一状态相比较产生和压力正比的MV信号，经过二次放大电路转换成标准电信号放大电路采用进口处理芯片、高稳定，高精度硅阻全桥、专用集成电路自动校准、抗温漂能力强、芯体采用316不锈钢材质，耐腐蚀、耐高温。
主要技术参数
| 量程 | 负压：0~-100kPa; 正负压:-0.1~6MPa 微压：0~100kPa; 常压：0.1~6MPa 高压：6~100MPa |
| 测压形式 | 表压、绝压、密封压 |
| 激励 | 恒流推荐 1.5mA；恒压推荐 10V |
| 输入阻抗 | 恒流：2kΩ～5kΩ；恒压：3kΩ～18kΩ |
| 补偿温度 | 恒流：0℃～60℃（≤35kPa）-10℃～70℃（其余量程） 恒压：-10℃～70℃ |
| 工作温度 | -40℃～125℃ |
| 储存温度 | -40℃～125℃ |
| 绝缘电阻 | ≥200MΩ/250VDC |
| 响应时间 | ≤1ms（上升到 90%FS） |
| 测量介质 | 所有与 316L 兼容的液体和气体 |
| 机械振动 | 20g（20～5000HZ） |
| 冲击 | 100g（10ms） |
| 稳定性 | ≤0.1%FS/年 |
| 零位误差 | ≤0.1%FS/年 |
| 最大过载 | ≤150% |
| 综合精度 | 0.25%FS，0.5%FS |
输出选择 |
4~20mA，0～5V,1～5V,0～10V，RS485 |
| 供电电压 | 24VDC |
| 出线材质 | RVVP屏蔽线、RVV阻燃线 |
| 密封圈 | 丁氰或氟橡胶 |
| 膜片材质 | 316L |
| 壳体材质 | 316L |

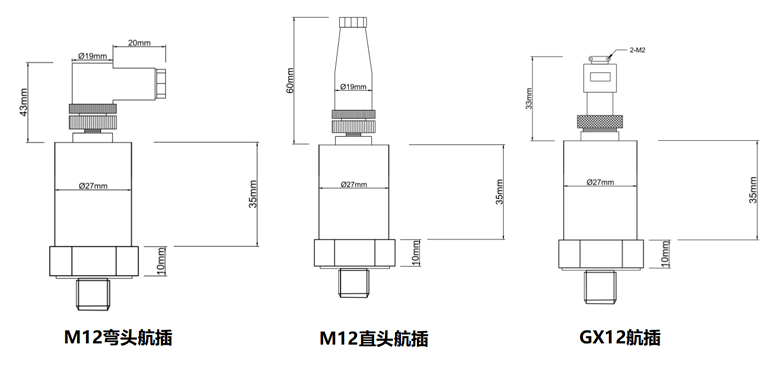

| 安装螺纹 | M20*1.5、G1/2，内孔直径3mm（按客户需求定制） |
| 包装 | 使用说明书，合格证 |
| 重量 | 200g |
1.隆旅为客户提供安装调试服务，以及其他技术咨询，必要时技术人员可上门提供技术培训。客户如有技术上疑问，技术人员将在4个小时内给出回复。
2.隆旅产品严格按照ISO9001国际质量体系设计生产，传感器产品质保1年.仪表类产品质保3年，7天退换货，终身维修。（人为损坏不在质保范围,定制产品无质量问题不退不换。）
3.因质量问题造成的退换货,隆旅将承担退换货运费。非质量问题退换货费用将由客户承担。
注:质量问题是指功能，尺寸、指标、安装方式等定制参数未按照客户提出的要求定制，功能不符，尺寸误差，精度不准（误差范围内除外）。
定制产品需双方确认图纸后加工生产，如产品不符合客户要求需在二周内提出书面异议，客户未按规定期限提出异议视为验收合格。
如在期限内提出异议，双方确认后确属产品质量问题或未按双方确认后的要求生产，可调换或退款。如无质量问题，且发货型号与合同签订型号完整无误，则不提供退换货服务。
4. 返厂维修的产品将在3个工作日内出具检测结果，7个工作日内完成维修。
